ЗАЧЕМ ЛЕНТЕ РАСШИРЕННАЯ ПОДОШВА И КОГДА БЕЗ НЕЁ МОЖНО
Зачем ленте расширенная подошва и когда без неё можно
Ленточный фундамент с расширенной подошвой (Т-образный профиль) — это лента, у которой нижняя часть шире верхней. Делают это не для прочности самой ленты, а чтобы увеличить площадь опоры и снизить давление дома на грунт. Без расширенной подошвы на слабых грунтах Ленобласти дом начнёт неравномерно проседать или трескаться. Расскажу, когда подошву можно не расширять и как принять это решение на своём участке.
Контактное давление: почему площадь опоры решает всё
Дом давит на грунт не через весь периметр одинаково, а только там, где стоят несущие стены. Возьмём для примера дом из газобетона: стена толщиной 400 мм создаёт давление 4–5 кг/см² прямо под собой. Это называется контактное давление — сила, с которой фундамент «упирается» в грунт.
Большинство грунтов Ленобласти — суглинки, глины, пески пылеватые — держат не более 1,5–3 кг/см². Разница в два-три раза. Именно здесь появляется задача: нужно размазать нагрузку так, чтобы давление упало до допустимого уровня. Для этого и делают подошву шире стены. Если расширить ленту до 1200 мм, то при той же стене давление упадёт до 0,6 кг/см² — это безопасно.
Т-образное сечение: как это устроено и зачем
Т-образный профиль — это классическая схема: широкая плита внизу (подошва) и узкая стенка сверху (тело ленты). Подошва работает как площадка, которая передаёт давление на грунт. Тело ленты — как стена, на которую кладут блоки или кирпич.
Перепад ширины между телом и подошвой называют уступом. Именно на уступе возникают максимальные напряжения в бетоне, поэтому эту зону армируют отдельно. Решение залить ленту одинаковой ширины по всей высоте (прямоугольный профиль) уменьшает расход бетона и упрощает опалубку. Но на слабых грунтах это не работает — давление на грунт остаётся слишком высоким.
Когда достаточно прямоугольной ленты
Прямоугольный ленточный фундамент (одинаковой ширины по всей высоте) можно закладывать, если выполнены все три условия:
- несущая способность грунта — от 2,5 кг/см² и выше (крупный песок, гравелистый грунт, плотная супесь)
- нагрузки на фундамент — умеренные (одноэтажный каркасный дом, деревянный сруб, баня)
- геометрия дома — простая (без эркеров, пристроек, тяжёлых внутренних колонн)
Такая ситуация в Ленобласти — редкость. Но если вы точно знаете, что на участке плотный крупный песок, и строите лёгкий дом, прямоугольная лента сэкономит и бетон, и опалубку.
Не уверены в грунте? Геология участка в Ленобласти — это не перестраховка, а база для расчёта. Без заключения геолога любая рекомендация — гадание. Подробнее о том, что даёт геологический отчёт, читайте в статье Геология участка: нужна ли она и что даёт для строительства фундамента.
Какой грунт — какая подошва в Ленобласти
| Тип грунта | Несущая способность (кг/см²) | Рекомендуемая ширина подошвы |
|---|---|---|
| Песок крупный, гравелистый | 3,5–5,0 | 600–800 мм |
| Песок средней крупности | 2,5–3,5 | 700–900 мм |
| Супесь, суглинок плотные | 2,0–3,0 | 800–1000 мм |
| Глина, суглинок мягкопластичный | 1,0–2,0 | 1000–1200 мм и более |
| Торф, органика, ил, водонасыщенная глина | < 1,0 | Свайный фундамент или полная замена грунта |
На глинах и суглинках (а это преобладающие грунты Выборгского, Приозерского, Всеволожского и других районов) расширенная подошва шириной 1000–1200 мм — практически обязательный минимум. На торфах и слабых органиксодержащих грунтах ленту с расширенной подошвой ставят редко — там дешевле сваи.

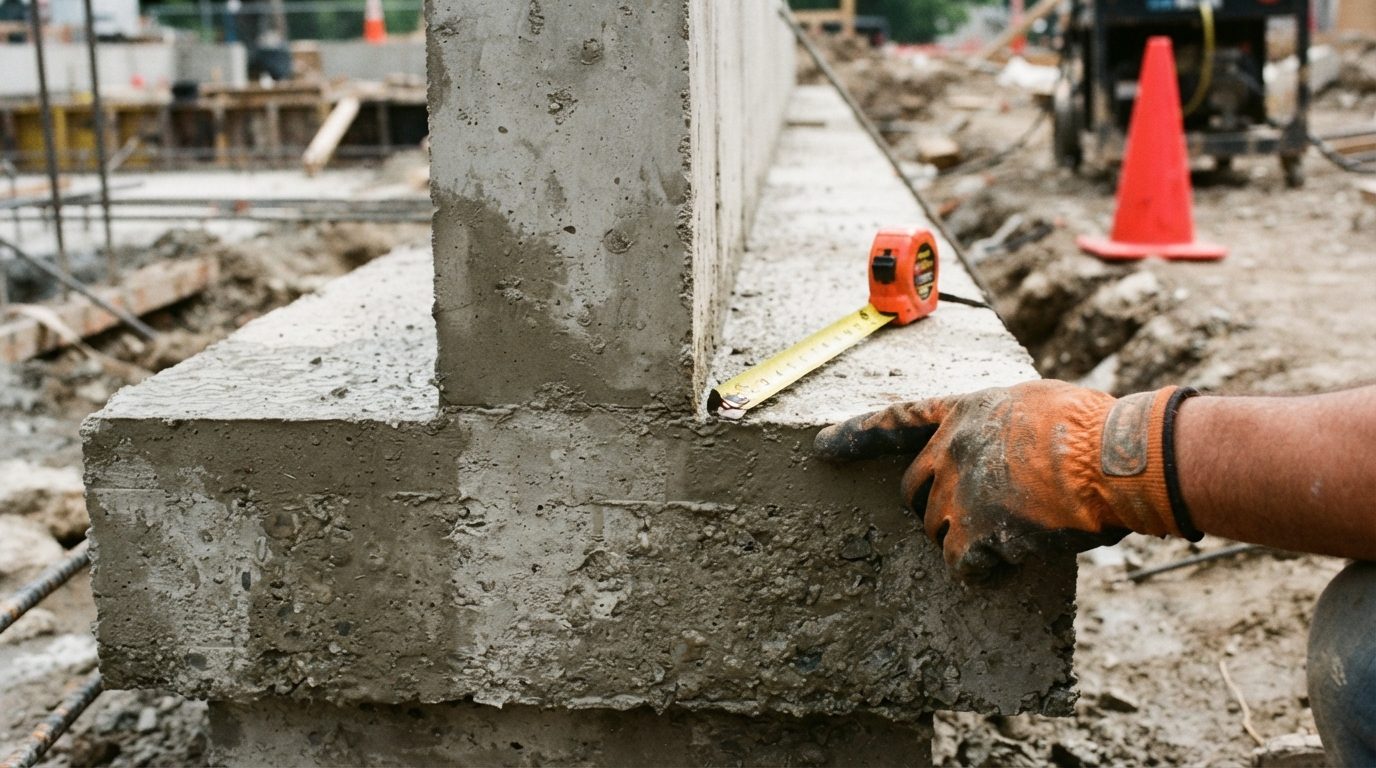

Как армируют расширенную подошву
Подошва — это не просто плита, лежащая под лентой. Это балка, которая работает на изгиб между двумя опорами (краями уступа). Под весом дома нижняя часть подошвы растягивается, и если нет арматуры — появляются трещины.
Правильная схема армирования расширенной подошвы:
- Нижняя сетка — рабочая арматура диаметром 10–12 мм, шаг 150–200 мм. Лежит в зоне растяжения и принимает нагрузку на изгиб
- Верхняя сетка — конструктивная, обычно та же арматура или сетка 100×100 мм
- Связь с телом ленты — выпуски арматуры из подошвы заводят в тело ленты минимум на 40 диаметров (для А500С это 500 мм при диаметре 12 мм)
- Защитный слой — минимум 40 мм от края бетона до арматуры. Это защищает сталь от коррозии
Частая ошибка: подошву заливают без арматуры — «там и так бетон держит». Не держит. Через два-три года на уступе появляется трещина, которая идёт вверх по стене.
Подробнее о том, почему арматуру вяжут, а не варят, и какие последствия у сварного каркаса — в статье Почему арматуру не варят, а вяжут — и когда всё-таки можно варить.
Т-образный профиль в условиях Ленобласти
Ленинградская область — это чередование суглинков, глин, песков и торфяников с высоким уровнем грунтовых вод (0,5–2 м от поверхности). Почвы часто неоднородные: на одном пятне застройки может лежать плотный суглинок, а в трёх метрах — мягкая глина. Это значит, что даже если вы получили заключение геолога, на участке нужно делать разведку шурфами перед копкой траншеи.
Т-образный профиль с расширенной подошвой в Ленобласти — не прихоть проектировщика, а вынужденная мера. Альтернатива — замена грунта на песок или щебень по всей площади, что при слабых грунтах обойдётся дороже, чем просто сделать подошву шире.
Фундамент, монолитный каркас, перекрытия, общестроительные работы — посчитаем по тому, что у вас есть на руках. Проект, эскиз от руки, фотографии участка или просто описание задачи словами: присылайте на monostruktura@yandex.com, посмотрим и посчитаем объёмы и стоимость. Удобнее голосом — +7-992-160-77-11.
Наши объекты и полный список работ — на сайте monostruktura.ru.
FAQ
Можно ли заменить расширенную подошву заменой грунта на песок? Можно, но это не всегда дешевле. Если слабый грунт залегает на глубину 1,5–2 м, замена обойдётся дороже, чем сделать ленту шире. На глубину до 0,5 м замена оправдана. При большей глубине — проще и надёжнее расширить подошву.
Какой ширины достаточно для расширенной подошвы одноэтажного дома из газобетона? Ориентировочно 800–1000 мм при несущей способности грунта 1,5–2 кг/см². Но точный расчёт делает инженер-проектировщик на основании геологии и нагрузок. Без расчёта любая цифра — приблизительная.
Влияет ли уровень грунтовых вод на выбор ширины подошвы? Напрямую — нет. Но высокие грунтовые воды снижают несущую способность глинистых грунтов и усиливают морозное пучение. При УГВ выше 1 м к расчёту подошвы добавляют дренаж и увеличивают заглубление. Подробнее о дренаже — в статье Дренаж вокруг фундамента: нужен ли всегда и как работает.
Обязательно ли Т-образное сечение для дома в Ленобласти или бывают исключения? Исключения возможны при плотных песчаных грунтах и лёгких домах (деревянный каркас, SIP-панели). Но даже в этом случае мы рекомендуем расширить подошву хотя бы до 600 мм — запас по площади опоры никогда не лишний на глинистых грунтах.
