КАК ПРОВЕРИТЬ ДИАГОНАЛИ И УРОВЕНЬ ЛЕНТЫ СВОИМИ РУКАМИ ЗА 15 МИНУТ
Как проверить диагонали и уровень ленты своими руками за 15 минут
Проверить диагонали и горизонт ленточного фундамента можно за 15 минут — без геодезиста и без специального образования. Нужна рулетка, гидроуровень или лазерный нивелир, и понимание, какие отклонения допустимы, а какие нет. Разбираем всё по порядку.
Почему диагонали и уровень проверяют до заливки
Лента — это несущая конструкция. Если геометрия нарушена, стены встанут криво, перекрытия будут опираться неровно, а чистовая отделка пойдёт трещинами. Обнаружить косяк после заливки — дорого и сложно. До заливки — достаточно затянуть опалубку и подправить щиты.
Проверку делают после установки опалубки, до укладки арматурного каркаса. Если арматура уже лежит — тоже можно проверять, но удобнее до неё.
Основные параметры:
- Диагонали — убедиться, что периметр прямоугольный, а не трапеция и не «скрученный» параллелограмм
- Горизонт — все верхние точки опалубки в одной плоскости
- Ширина — лента одинакова по всей длине

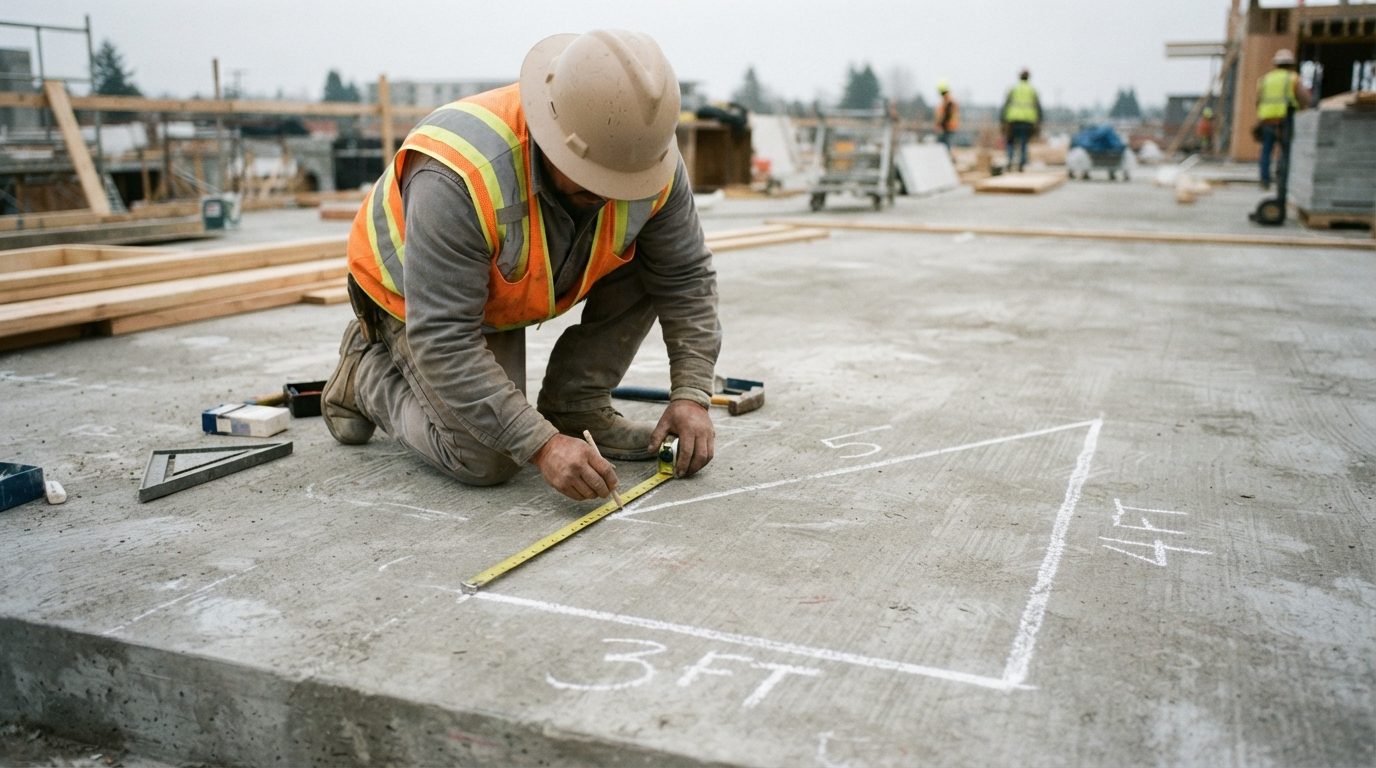

Как проверить диагонали: правило 3-4-5
Самый надёжный способ — теорема Пифагора. Если стороны прямоугольника образуют прямой угол, то диагональ, вычисленная по формуле, совпадёт с измеренной.
Как считать. Измерьте длину и ширину опалубки. Для примера: сторона 6 м, другая 8 м. Квадрат диагонали = 6² + 8² = 36 + 64 = 100. Диагональ = 10 м. Если рулетка показывает те же 10 м — углы прямые.
Для опалубки нестандартных размеров формула та же:
Диагональ = √(длина² + ширина²)Если опалубка сложной формы (Г-образная, с выступом), разбейте её на прямоугольники и проверьте каждый отдельно.
Как замерить. Протяните рулетку от угла до угла по диагонали. Замер делайте по внутреннему или наружному краю опалубки — главное, одинаково для обеих диагоналей. Расхождение — разница между двумя измеренными диагоналями.
Допустимое расхождение зависит от размера дома:
| Периметр дома | Допуск по диагоналям |
|---|---|
| До 10 м | до 15 мм |
| 10–20 м | до 20 мм |
| Более 20 м | до 25–30 мм |
Если расхождение больше — опалубку подтягивают. Сдвиньте щит в сторону угла с короткой диагональю и зафиксируйте. Перемерьте.
Проверка горизонта: гидроуровень или лазер

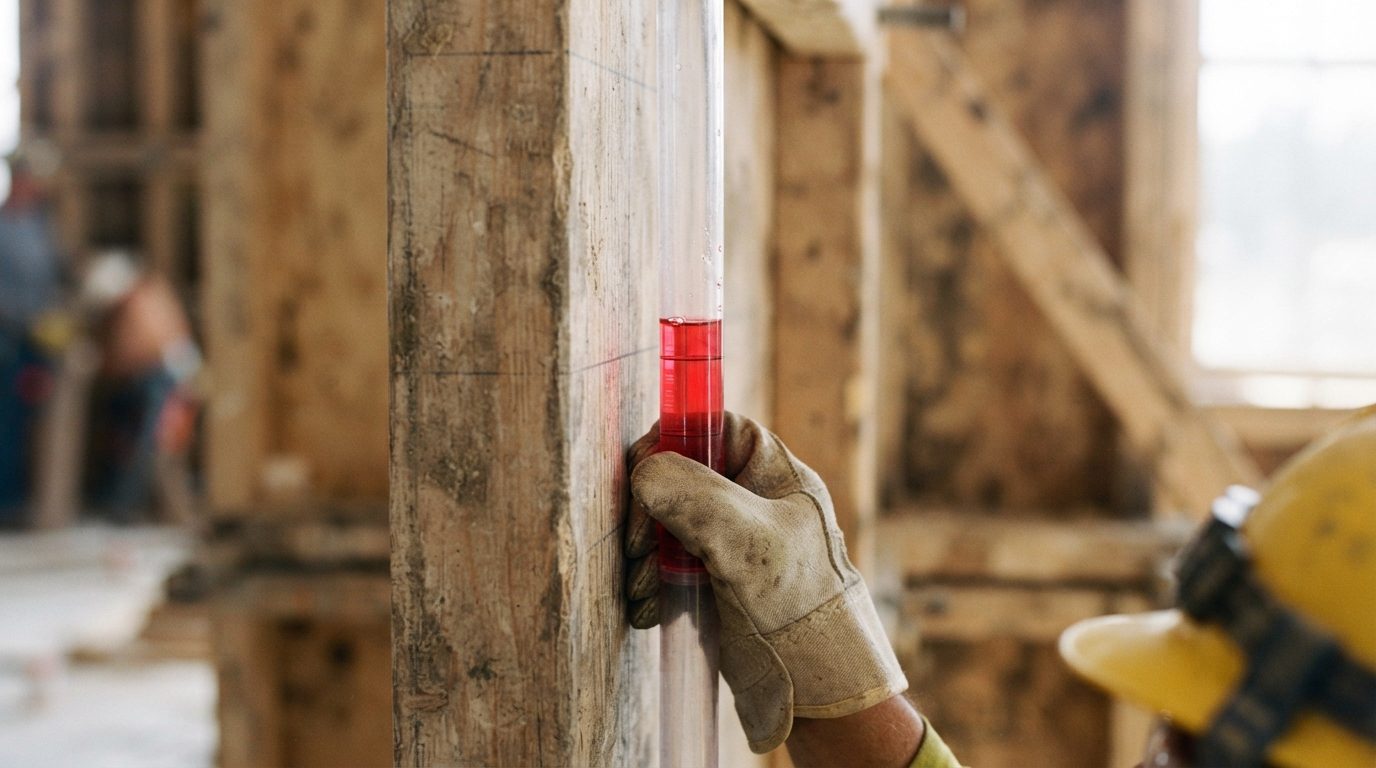

Гидроуровень (водяной уровень)
Принцип работы: в сообщающихся сосудах вода стоит на одном уровне. Если один конец шланга приложить к точке А, а второй — к точке Б, метки уровня воды совпадут по высоте.
Как использовать:
- Заполните шланг водой без пузырьков
- Приложите один конец к углу опалубки, сделайте отметку
- Второй конец переносите поочерёдно к каждому углу и отмечайте уровень
- Все отметки должны совпасть — если нет, разница и есть отклонение
Гидроуровень дёшев, но есть нюанс: работайте вдвоём, шланг нельзя перегибать, а воду заливать комнатной температуры — иначе воздушные пузыри исказят результат.
Лазерный нивелир (уровень)
Быстрее и точнее. Установите нивелир на штативе или на ровной поверхности, включите линейный режим и обведите линию маркером по внутренней поверхности опалубки. Обойдите весь периметр — линия должна замкнуться без смещения.
Допуск по горизонту — не более 5 мм на 10 м длины. Для ленты длиной 20 м это максимум 10 мм перепада по высоте между крайними точками.
Если перепад больше — опалубку регулируют подпорками и стяжками.
Ширина ленты по длине: проверить рулеткой
Ширина ленты должна быть одинаковой на всех участках. Замерьте рулеткой расстояние между щитами опалубки в 5–7 точках по периметру: в углах, в середине каждой стены, в зонах перепада высот.
Перепад ширины допускается не более 5 мм. Если в одном месте 300 мм, а в другом 315 мм — это повод подтянуть опалубку.
Обратите внимание на стыки щитов: часто опалубку разносит давлением бетона именно на стыках. Фиксируйте щиты не только сверху, но и на средней высоте.
Что делать при отклонениях
Корректируйте до заливки, пока арматура не залита. Последовательность:
- Диагонали не совпали — ослабьте стяжки опалубки на длинной стороне и подтяните на короткой. Зафиксируйте укосинами.
- Горизонт «плывёт» — поднимите или опустите щиты в проблемных точках, подбивая под них подкладки или снимая их.
- Ширина гуляет — добавьте промежуточные стяжки между щитами, установите распорки на уровне середины высоты ленты.
Подробнее о том, какие именно отклонения критичны, а какие можно оставить — в статье «Как проверить качество фундамента после заливки». Часть параметров проверяют и после снятия опалубки — полезно знать, что искать.
Если лента уже залита с отклонениями, расстраиваться рано. Небольшие отклонения по горизонту компенсируют при кладке — первый ряд блоков или кирпича кладут на раствор, выводя уровень. Серьёзные отклонения по диагоналям — это вопрос геометрии стен, и он решается проектировщиком. Подробнее о ширине ленты и откуда берётся расчёт — в материале «Лента шириной 30 или 40 см: откуда берётся цифра».
Фундамент, монолитный каркас, перекрытия, общестроительные работы — посчитаем по тому, что у вас есть на руках. Проект, эскиз от руки, фотографии участка или просто описание задачи словами: присылайте на monostruktura@yandex.com, посмотрим и посчитаем объёмы и стоимость. Удобнее голосом — +7-992-160-77-11.
Наши объекты и полный список работ — на сайте monostruktura.ru.
FAQ
Можно ли проверить диагонали до установки опалубки — по шнуркам разбивки? Можно, но после установки опалубки проверку повторяют. Опалубка может сместиться при монтаже, особенно если щиты крепят на укосины, а не на жёсткий каркас.
Какой допуск по горизонту для фундамента под газобетон? Для газобетонных стен перепад не должен превышать 5 мм на 2 м длины. Если больше — первый ряд блоков придётся ставить на толстый слой раствора, а это влияет на прочность кладки.
Гидроуровень показывает разницу в 3 см между углами — это много? Это критично. Для дома длиной 10–15 м допуск — максимум 5–8 мм. Разница в 30 мм означает, что одна стена будет ниже другой на три сантиметра. Нужно выравнивать опалубку.
Нужен ли геодезист для проверки ленты или можно самому? Для частного дома площадью до 300–400 м² можно обойтись своими силами — рулетка, гидроуровень и нивелир дают достаточную точность. Геодезист нужен при сложном рельефе, перепадах высот на участке или если дом большой и сложной формы.
