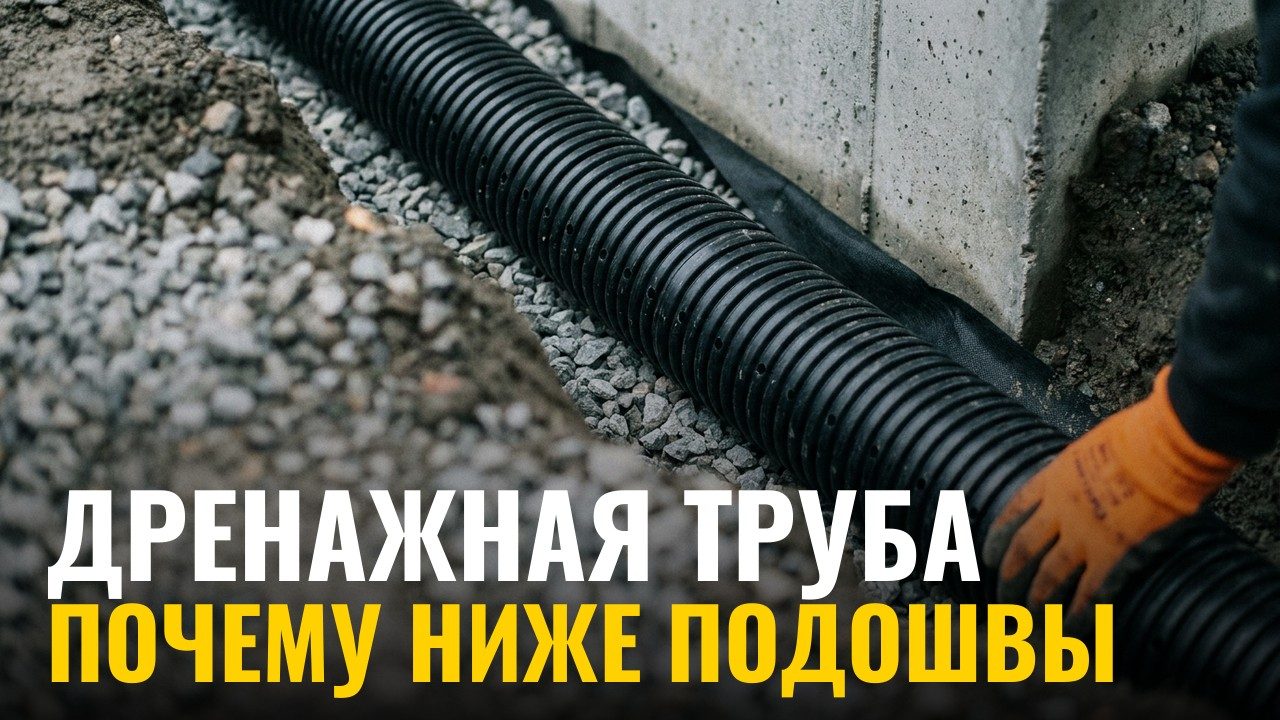

Почему дренажная труба лежит ниже подошвы фундамента, а не рядом с ней

Вода движется сверху вниз — под действием гравитации. Она не поднимается к дренажной трубе, а стекает к ней. Поэтому лоток дренажной трубы (нижняя точка сечения) всегда располагают на 20–30 см ниже подошвы фундамента. Если уложить трубу на одном уровне или чуть ниже — дренаж соберёт только верховодку, а вода у подошвы так и останется стоять.

Что происходит при неправильной отметке

Если дренажная труба лежит выше подошвы, она отводит дождевую и талую воду, которая уже стекла по поверхности или попала в верхние слои грунта. Но грунтовая вода, которая подступает к фундаменту на уровне его подошвы, просто обтекает трубу снизу и давит на фундамент в зоне опирания. Результат — сырость в подвале, промерзание, а со временем разрушение гидроизоляции. Сама труба при этом остаётся полупустой и создаёт ложное ощущение, что дренаж работает.

Уклон, обсыпка, геотекстиль: полный комплект

Одна правильная отметка не гарантирует работу дренажа. Вот остальные обязательные условия:

• Уклон — 2–5 мм на погонный метр в сторону точки сброса. При уклоне меньше 2 мм вода застаивается, при большем — щебень вымывается и труба оголяется.
• Обсыпка промытым щебнем фракции 20–40 — минимум 20 см с каждой стороны и сверху. Мелкий щебень или песок быстро заиливается, и дренаж перестаёт пропускать воду.
• Геотекстиль оборачивает обсыпку и не даёт грунту смешиваться со щебнем. Без него дренаж забивается за 3–5 лет.
• Смотровые колодцы — на углах поворота и через каждые 20–25 м прямого участка. Без них прочистить систему невозможно.

Пристенный или кольцевой: в чём разница

Пристенный дренаж прокладывают вплотную к фундаменту — по его контуру. Кольцевой — отступают 1,5–3 м от фундамента, кольцом по периметру участка. Выбор зависит от глубины залегания грунтовых вод и наличия подвала.

Подробнее о том, когда дренаж вокруг фундамента действительно нужен, разобрали в статье Дренаж вокруг фундамента: нужен ли всегда и как работает.
