Почему арматура лежит сверху и снизу ленты, а в середине её нет

Бетон в фундаментной ленте армируют двумя поясами — верхним и нижним. В середине сечения арматуру не кладут, потому что там она не работает. Разберёмся почему.

Бетон держит сжатие, арматура — растяжение

Лента фундамента работает как балка: вес дома давит сверху, грунт сопротивляется снизу. Под нагрузкой нижняя часть ленты растягивается, верхняя — сжимается.

Бетон отлично держит сжатие — выдерживает 200–400 кг/см² и больше. А вот на растяжение он почти бесполезен: трескается при 10–15 кг/см². Разница в 20–30 раз. Именно для этого в растянутые зоны ставят арматуру — она компенсирует слабость бетона на растяжение.

Вот и ответ: арматура там, где бетон не справляется. А в середине сечения напряжения близки к нулю — металл там просто не нужен.

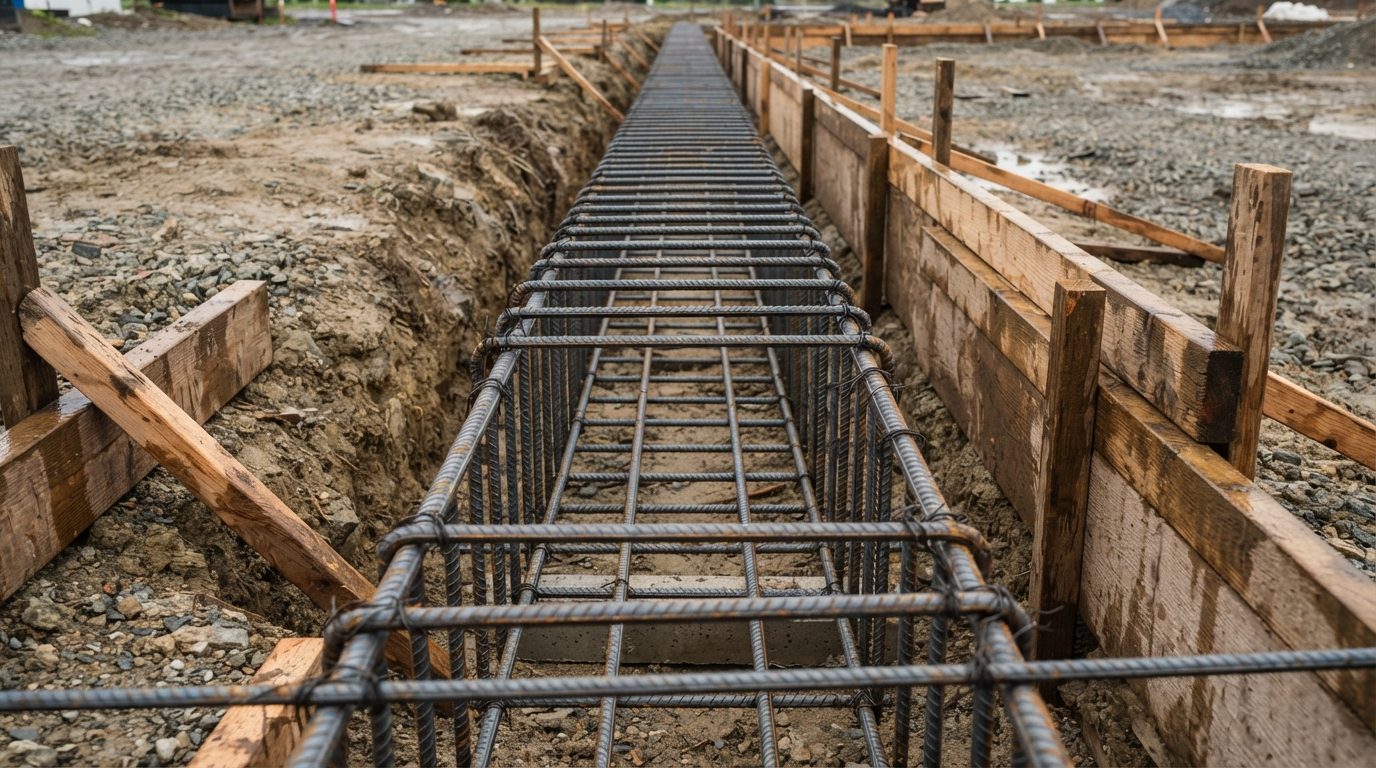

Эпюра моментов: где что растянуто

Чтобы понять расположение арматуры, представьте ленту как мостик через яму. В середине пролёта лента прогибается — нижняя часть растянута, верхняя сжата. Над опорами (стены, колонны) всё наоборот — верх растянут, низ сжат.

Это и есть эпюра изгибающих моментов — схема, которая показывает, где какие напряжения возникают. Пролёт растягивает низ, опора растягивает верх. Поэтому рабочие стержни идут двумя поясами: нижний пояс — в пролёте, верхний — над опорами.

Если бы арматура была только снизу, трещины пошли бы сверху над стенами. Если только сверху — разрушился бы низ в пролёте.

Хомуты и конструктивные стержни: зачем они нужны

Хомуты (поперечная арматура) выполняют две задачи. Первая — воспринимают поперечную силу, то есть сопротивляются срезу, который возникает при скалывании балки. Вторая — удерживают рабочие стержни в проектном положении при заливке бетона. Без хомутов верхний и нижний пояса разъедутся, и вся схема армирования сломается.

Хомуты ставят с шагом, который рассчитывают по нагрузке. Для частного дома это обычно 200–300 мм. Диаметр хомутов — 6–8 мм, как правило, периодический профиль.

Конструктивные стержни (верхняя и нижняя продольные арматуры промежуточные) ставят при высоте ленты свыше 700–800 мм. Это требование СП — не менее 0,1% площади сечения бетона. Нужны для равномерного распределения температурно-усадочных напряжений по высоте ленты. Проще говоря, чтобы верхняя грань не потрескалась при неравномерном высыхании бетона.

Типовые ошибки армирования

Один пояс вместо двух. Самая частая ошибка — положить арматуру только снизу. Над несущими стенами лента растянута сверху, и без верхнего пояса там пойдут трещины.

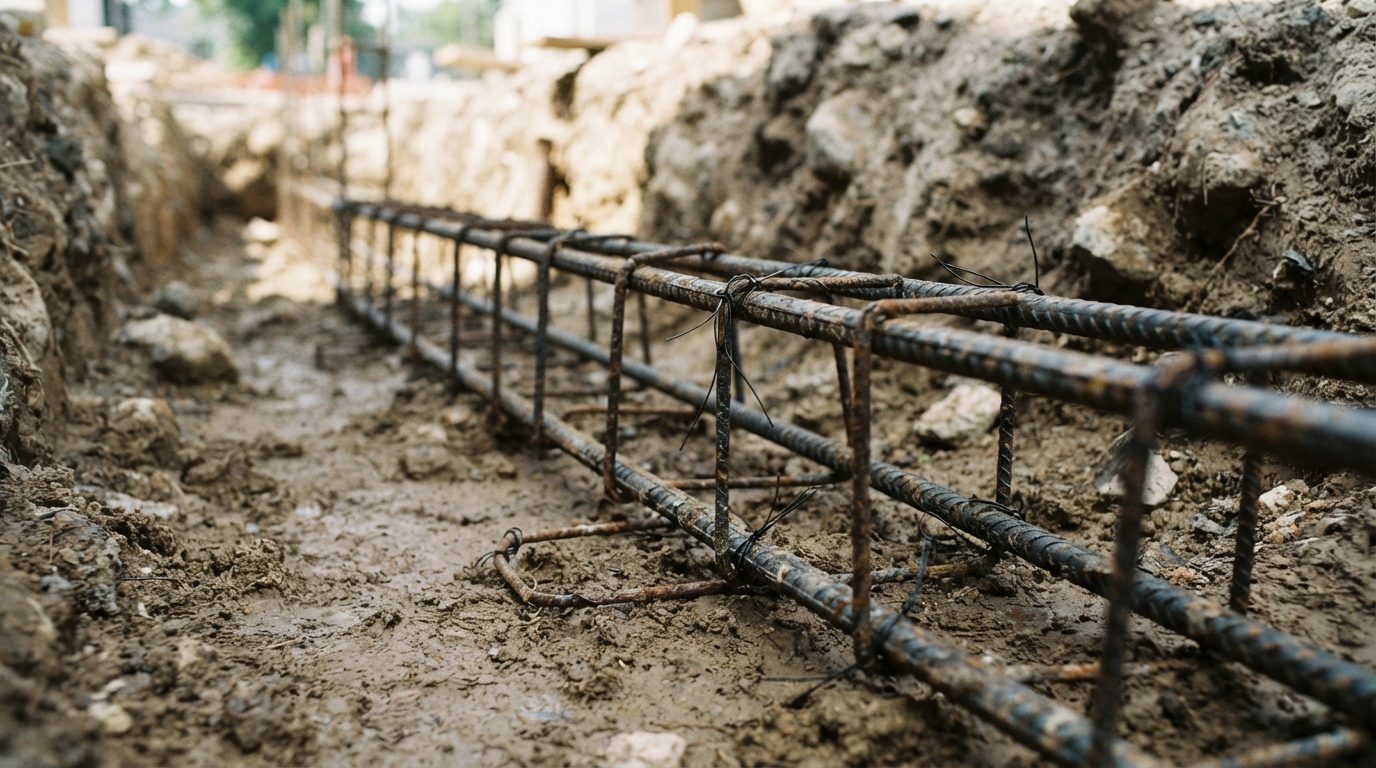

Арматура на земле. Рабочая арматура должна быть приподнята минимум на 30–40 мм от низа опалубки. Если она лежит на грунте, она оказывается в зоне контакта с влагой из земли. Коррозия обеспечена, а несущая способность снижается — арматура работает не на растяжение, а на срез через бетонный слой снизу.

Отсутствие нахлёста. Стержни невозможно загнуть на объекте — их соединяют внахлёст. Длина нахлёста — минимум 40 диаметров арматуры. Например, для А400 Ø12 мм это 480 мм. Если нахлёст короче — стержни проскальзывают, и в этом месте конструкция работает как два отдельных элемента.

Гладкая арматура вместо рифлёной. Периодический профиль (А400, А500) обеспечивает сцепление с бетоном. Гладкая (А240) держится в бетоне только за счёт трения — при нагрузке она проскальзывает, и трещины неизбежны.

Роль арматуры в сечении ленты

Элемент	Назначение	Типовой диаметр
Нижний пояс	Воспринимает растяжение в пролёте	10–12 мм, А400
Верхний пояс	Воспринимает растяжение над опорами	10–12 мм, А400
Хомуты	Воспринимают поперечную силу, фиксируют каркас	6–8 мм, А240 или А400
Конструктивные стержни	Распределяют усадочные напряжения при высоте > 700 мм	10–12 мм, А400
Подставки (лягушки)	Удерживают нижний пояс от контакта с опалубкой	6–10 мм

Фундамент, монолитный каркас, перекрытия, общестроительные работы — посчитаем по тому, что у вас есть на руках. Проект, эскиз от руки, фотографии участка или просто описание задачи словами: присылайте на monostruktura@yandex.com, посмотрим и посчитаем объёмы и стоимость. Удобнее голосом — +7-992-160-77-11.

Наши объекты и полный список работ — на сайте monostruktura.ru.

Частые вопросы

Можно ли обойтись без верхнего пояса, если стены расположены часто?

Нет. Даже при частых несущих стенах в пролёте между ними лента работает на изгиб. Если верхний пояс не заложен, потеряете жёсткость и получите трещины над стенами. Исключение — очень короткие пролёты (менее 1,5 м) с незначительной нагрузкой, но и тут верхний пояс ставят конструктивно.

Почему нельзя просто увеличить марку бетона вместо арматуры?

Марка бетона влияет на прочность сжатия, а не на растяжение. Даже самый прочный бетон М600 разрушается на растяжение при 15–20 кг/см². Арматура добавляет именно то, чего бетону не хватает — способность работать на растяжение без трещин.

Что будет, если хомуты поставить с шагом 500 мм вместо расчётных 200 мм?

Поперечная сила в ленте не будет воспринята. При нагрузке бетон растрескается по диагонали — образуются наклонные трещины, и конструкция потеряет несущую способность. Это особенно опасно на слабых грунтах, где неравномерная осадка создаёт дополнительный изгибающий момент.

А если хотите глубже разобраться в работе бетона — почитайте, что на самом деле происходит с бетоном первые 28 суток и почему даже дом на скале может трескаться.
