ЗАЧЕМ ПЛИТЕ ДВА СЛОЯ СЕТКИ И ПОЧЕМУ ВЕРХНИЙ ЧАСТО «ЗАБЫВАЮТ»
Зачем плите два слоя сетки и почему верхний часто «забывают»
Фундаментная плита толщиной 250–300 мм без верхней арматурной сетки — это как стул на четырёх ножках, у которого две верхние забыли прикрутить. Он стоит, на него можно сесть, но в какой-то момент хрустнет. Разберём, почему плита работает на изгиб в обе стороны, зачем нужны оба слоя и чем грозит верхний слой из экономии.
Как плита изгибается под нагрузкой
Плитный фундамент — это не монолитная тумба. Это упругая конструкция, которая прогибается под весом дома. Представьте плиту как доску, положенную на два кирпича. Под тяжестью она прогнётся вниз посередине — нижний слой бетона при этом растягивается, верхний сжимается. На нижний слой приходится растяжение — а бетон на растяжение в 10–15 раз слабее, чем на сжатие. Без арматуры он треснет.
Теперь переверните картину. Между несущими стенами, особенно тяжёлыми капитальными, нагрузка от стен создаёт обратный прогиб — плита как бы выгибается вверх между стенами. Верхний слой оказывается растянутым, нижний сжатым. Если верхней арматуры нет — трещина пойдёт уже по верху плиты, и стяжка с напольным покрытием тут ни при чём.
Работают оба механизма одновременно: на пролётах между стенами плита прогибается вниз, а между самими стенами — вверх. Без верхнего армирования верхняя зона остаётся беззащитной.
Нижняя сетка: что делает и как укладывают
Нижний слой арматуры — единственный, который укладывают почти всегда. Его задача: не дать нижней зоне плиты разорваться при прогибе. Диаметр — обычно 10–12 мм, шаг — 200 мм в обоих направлениях, марка стали А500С или аналоги.
Нижнюю сетку укладывают на пластиковые фиксаторы («стульчики»), чтобы обеспечить защитный слой бетона снизу — минимум 40 мм. Без этого арматура лежит на грунте или подушке, и коррозия начинается не через годы, а через месяцы.
Если заказчик увидит хоть одну арматурину внизу — он спокоен. Именно на этом спокойствии строят экономию.

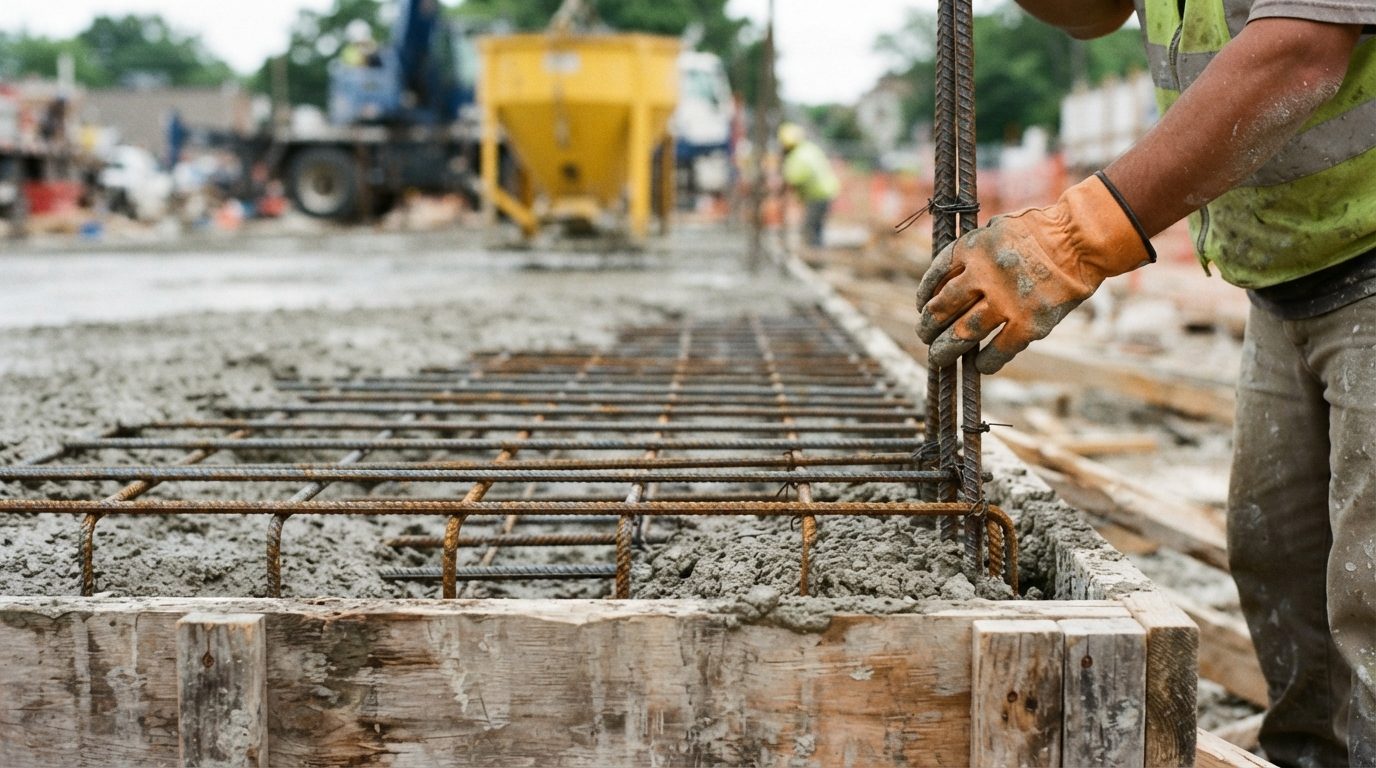

Верхняя сетка: почему она не менее важна
Верхний слой арматуры работает на растяжение верхней зоны плиты при обратном прогибе между стенами. Кроме того, он связывает конструкцию в единое целое: верхняя и нижняя сетки вместе образуют пространственный каркас, который работает как на изгиб, так и на сдвиг.
Верхнюю сетку вяжут из арматуры того же диаметра — 10–12 мм с шагом 200 мм. Укладывают на высоту, равную толщине плиты минус защитные слои сверху и снизу. Например, для плиты 250 мм: 250 − 40 (низ) − 40 (верх) = 170 мм — высота нижней грани верхней сетки от низа плиты.
Стойки-«лягушки»: как удерживают верхнюю сетку
Верхнюю сетку нельзя просто положить — она провиснет. Её поднимают на нужную отметку с помощью вертикальных стоек, которые в народе называют «лягушками» за характерную форму из двух параллельных горизонтальных полок.
«Лягушка» — это П-образный элемент из арматуры диаметром 8–10 мм. Нижние полки лежат на нижней сетке, верхние — на нужной высоте, и к ним привязывают верхнюю сетку. Шаг стоек — 600–800 мм по длине пролёта.
Именно на этих стойках экономят чаще всего. Их просто не ставят, а верхнюю сетку укладывают на нижнюю или на что придётся. В лучшем случае — на несколько кусков кирпича. Результат один: верхняя сетка лежит на нижней, защитный слой сверху может составлять 5–10 мм вместо положенных 40 мм, и при первой нагрузке верхняя арматура обнажается или провисает.
Чем грозит отсутствие верхней сетки
| Последствие | Пояснение |
|---|---|
| Трещины по верху плиты | Растяжение верхней зоны не компенсировано, бетон трескается |
| Косые трещины в углах | Концентрация напряжений между стенами без верхнего армирования |
| Прогиб плиты сверх нормы | Прогиб может превысить допустимые 1/200–1/250 пролёта |
| Развитие трещин в стяжке и отделке | Плита передаёт деформации на чистовой пол |
| Преждевременный износ конструкции | Коррозия верхней арматуры без защитного слоя |
Важно: трещины в плите не всегда видны сразу. Они могут проявиться через 2–3 года, когда дом уже заселён, стяжка залита, а ремонт обойдётся в половину стоимости фундамента. Подробнее о том, как трещины в плите связаны с неравномерной осадкой — в статье «Ваш дом уже просел, и это нормально. Опасны два сантиметра разницы».

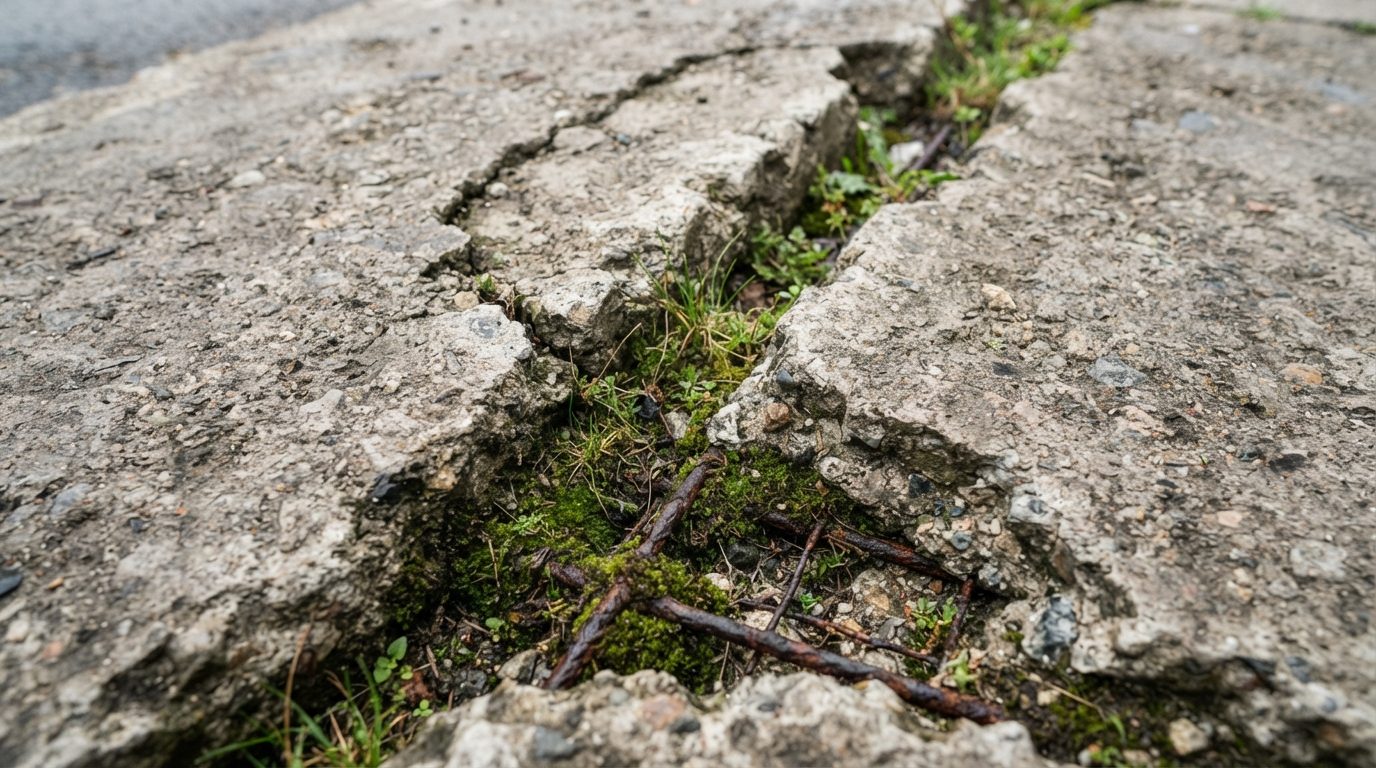

Типичная экономия: как её узнают на стройплощадке
Признаки того, что верхнюю сетку не уложили или уложили формально:
- Расстояние от верха плиты до верхней арматуры менее 20 мм — норма 40 мм, измеряется после снятия опалубки.
- Сетка лежит на нижней или на обрезках арматуры — это не фиксаж, это провисание.
- Нет стоек-«лягушек» или они расставлены с шагом 1,5–2 м — верхняя сетка гуляет при заливке бетона.
- Верхняя арматура одной толщины с нижней, но шаг 300 мм — на верхнюю сетку часто ставят «потоньше и пореже», чтобы сэкономить, но это недопустимое упрощение.
- В акте осмотра написано «армирование выполнено» без детализации — верхнюю сетку проверить сложнее, чем нижнюю.
Единственный надёжный способ — присутствовать на этапе укладки арматуры до заливки. Если это невозможно — попросите фото верхней сетки с разметкой стоек до бетонирования. Подробнее о том, какие вопросы задавать подрядчику до подписания договора — в статье «8 вопросов строителям до подписания договора на фундамент».
Как проверить верхнюю сетку после заливки
Косвенно — замерить защитный слой сверху. Для этого существуют приборы типа ИПА-М или визуальный осмотр на участках, где опалубка снята раньше. Если сверху видна арматура или отпечаток сетки на бетоне — защитный слой меньше нормы.
Надёжный вариант — попросить акт скрытых работ с указанием отметок верхней и нижней сетки, шага, диаметра, количества стоек. Если подрядчик не может предоставить — это повод задуматься.
Также проверяйте: верхнюю сетку нужно укладывать целиком, без разрывов, с нахлёстом минимум 40 диаметров арматуры — то есть при диаметре 12 мм нахлёст не менее 480 мм. Разрывы в верхней сетке — это те же трещины, только в слабом месте.
Фундамент, монолитный каркас, перекрытия, общестроительные работы — посчитаем по тому, что у вас есть на руках. Проект, эскиз от руки, фотографии участка или просто описание задачи словами: присылайте на monostruktura@yandex.com, посмотрим и посчитаем объёмы и стоимость. Удобнее голосом — +7-992-160-77-11.
Наши объекты и полный список работ — на сайте monostruktura.ru.
FAQ
Можно ли заменить верхнюю сетку утолщением нижней? Нет. Нижняя сетка компенсирует только один вид деформаций — прогиб плиты вниз. Верхняя работает на противоположный изгиб между стенами. Утолщение одного слоя не компенсирует отсутствие второго.
Какой должен быть защитный слой сверху плиты? Не менее 40 мм до верха плиты. Это прописано в СП 63.13330. Для плиты 250 мм расстояние от верха до верхней арматуры — те же 40 мм, то есть рабочая зона плиты по вертикали — от 40 до 210 мм от низа.
Что делать, если верхнюю сетку не уложили — разбирать плиту? Не сразу. Оцените: если плита армирована только снизу, возможно, потребуется усиление — например, наращивание верхнего слоя через анкерные стержни. Но это решает только конструктор после расчёта. Подробнее о признаках брака в статье «Как проверить качество фундамента после заливки: признаки брака».
Можно ли увидеть верхнюю сетку через трещины в стяжке? Если трещина в стяжке повторяет линию стены — это может указывать на изгиб плиты вверх между стенами, что косвенно подтверждает недостаточное верхнее армирование. Но точный диагноз — только инструментальное обследование.
Два слоя арматуры в плите — это не перестраховка и не маркетинг. Это конструктивная необходимость, прописанная в нормативах и объясняемая физикой работы плиты на изгиб. Если подрядчик предлагает «немного сэкономить» на верхней сетке — считайте, сколько будет стоить ремонт трещин через три года.
