ЧТО ТАКОЕ РОСТВЕРК: КОГДА ОН НУЖЕН И КАК РАБОТАЕТ
Ростверк — это монолитная балка или плита, которая объединяет верхушки свай или столбов в единую систему. Без ростверка сваи работают независимо друг от друга и со временем расходятся: каждая садится или выталкивается по-своему. Если вы увидели слово «ростверк» в проекте и не поняли, за что платите, — эта статья закрывает вопрос.
Зачем нужен ростверк — три функции
Первая: связать сваи в одну конструкцию. Одиночная свая — это точечная опора. Грунт вокруг каждой сваи разный, промерзает по-разному, воду держит по-разному. Ростверк заставляет их работать вместе: если одну сваю начинает выталкивать, соседние через жёсткую балку её удерживают.
Вторая: перераспределить нагрузку от стен. Стена давит на фундамент по всей длине, а сваи стоят с шагом 1,5–2,5 м. Ростверк собирает эту распределённую нагрузку и передаёт её в точки опор. Без него стену пришлось бы опирать прямо на оголовки, и между сваями она бы прогибалась.
Третья: дать ровную плоскость для кладки или обвязки. Сваи невозможно забить или залить идеально в один уровень. Ростверк — это выверенная по горизонту поверхность, от которой дальше строится всё остальное.
Простая аналогия: сваи — это ноги, ростверк — таз. Ноги без таза по отдельности никуда не идут.
Виды ростверков
| Вид | Из чего | Где применяют | Особенности |
|---|---|---|---|
| Монолитный железобетонный | Бетон B20–B25 по арматурному каркасу | Частное домостроение, 90% случаев | Максимальная жёсткость, требует опалубки и выдержки 28 суток |
| Сборный | Готовые железобетонные балки | Промышленные объекты, быстрый монтаж | Нужна техника, стыки — слабое место |
| Металлический | Швеллер или двутавр по оголовкам | Лёгкие каркасные дома на винтовых сваях | Быстро, но требует антикоррозийной защиты |
| Плитный (безростверковая плита) | Монолитная плита поверх свай | Слабые грунты, тяжёлые здания | Дорого, работает как плита и как ростверк сразу |
Для частного дома в Ленобласти в подавляющем большинстве случаев делают монолитный железобетонный ростверк — по соотношению жёсткости, долговечности и цены альтернативы нет.

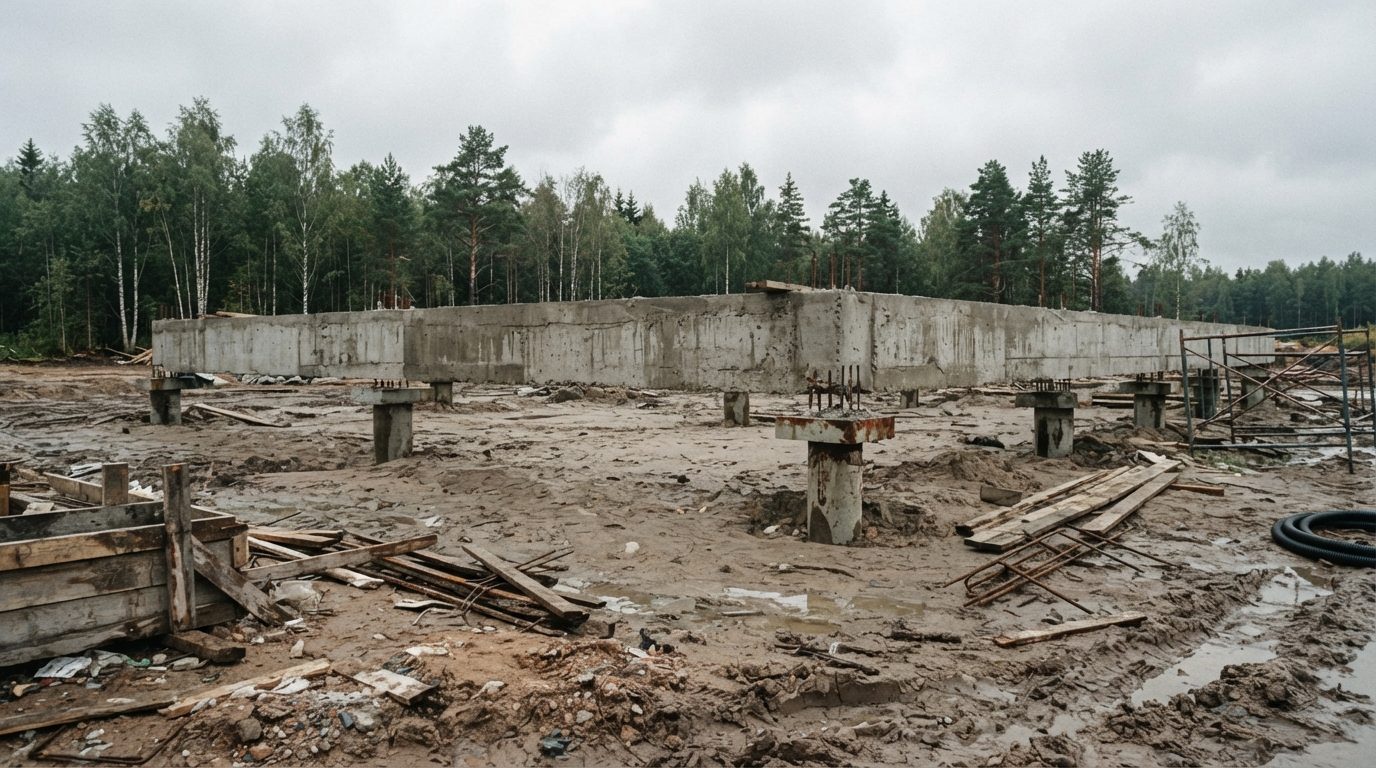

Высокий и низкий ростверк — в чём разница
Это главное практическое различие, и от него зависит поведение фундамента зимой.
Высокий ростверк приподнят над землёй на 150–400 мм. Между балкой и грунтом остаётся воздушный зазор. Именно этот зазор — весь смысл конструкции: когда грунт зимой вспучивается и поднимается, ему некуда давить снизу, он просто заполняет пустоту.
Низкий ростверк лежит на грунте или заглублён в него. Он опирается не только на сваи, но частично и на грунт под собой.
| Высокий ростверк | Низкий ростверк | |
|---|---|---|
| Зазор до грунта | 150–400 мм | нет, лежит на грунте |
| Пучинистый грунт | Работает правильно | Грунт выталкивает балку снизу |
| Тёплое подполье | Нет, требуется забирка | Проще утеплить |
| Где применяют | Глины и суглинки ЛО, большинство участков | Непучинистые пески, низкий УГВ |
Для Ленинградской области с её суглинками ответ почти всегда один: высокий ростверк. Низкий на пучинистом грунте — это конструкция, которую каждую зиму поднимает снизу, а сваи держат сверху. Что-то из этого рано или поздно рвётся, и обычно это ростверк.
Про то, почему пучинистый грунт в Ленобласти работает против фундамента, стоит прочитать до принятия решения — там подробно про механику процесса.

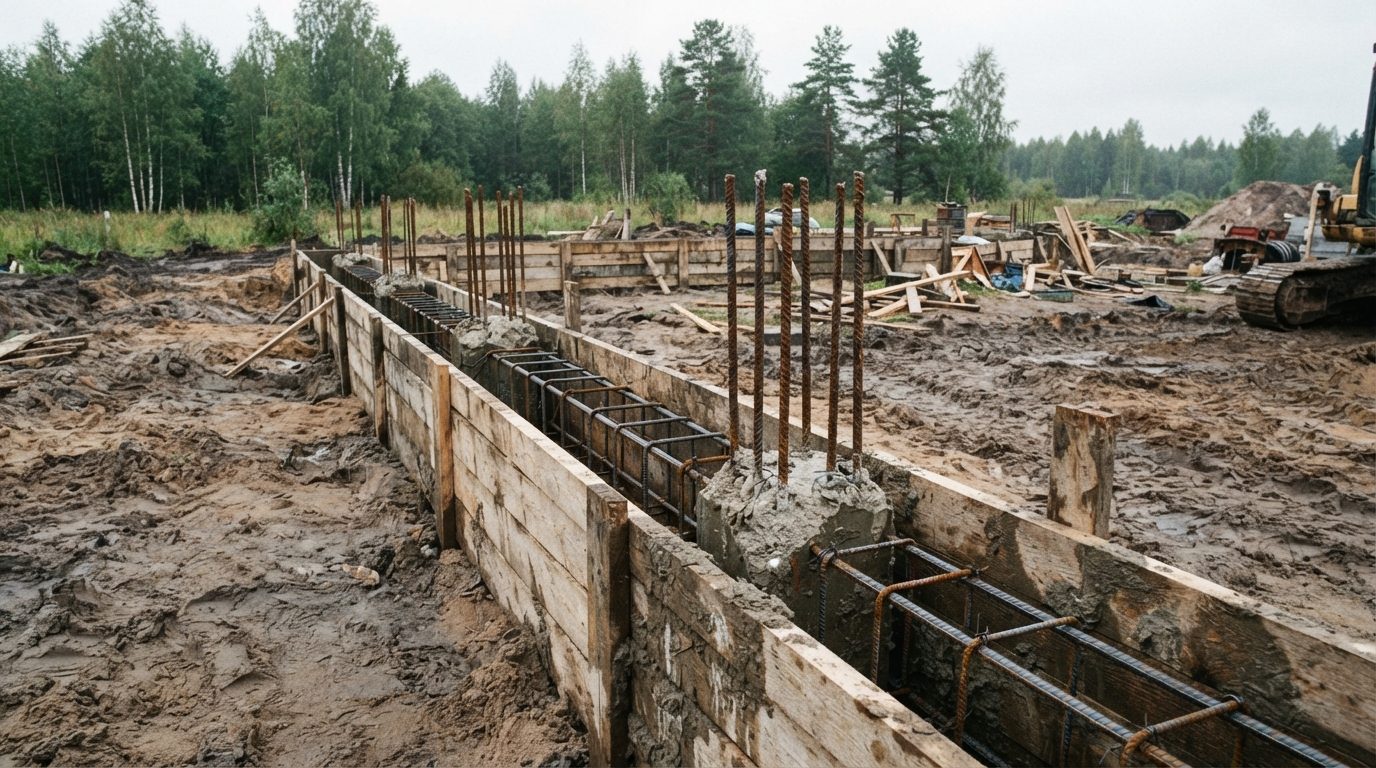

Как делают монолитный ростверк — пошагово
- Подготовка оголовков. Верхушки свай выравнивают по общей отметке, лишний бетон срубают. Арматурные выпуски из свай оставляют — они войдут в каркас ростверка и свяжут его со сваями.
- Опалубка. Щиты выставляют по нивелиру или лазерному уровню. Дно опалубки высокого ростверка делают по временной подсыпке или на подпорках — потом её убирают, чтобы образовался зазор.
- Армирование. Продольные рабочие стержни — обычно Ø12–16 мм класса А500С, два пояса, верхний и нижний. Поперечные хомуты с шагом 200–300 мм. Углы и примыкания армируют Г-образными гнутыми элементами, а не просто заводят стержни внахлёст крест-накрест.
- Защитный слой. Между арматурой и опалубкой обязательны фиксаторы. Норматив для конструкций в грунте — от 40 мм, и это не формальность: тонкий защитный слой означает ржавую арматуру через несколько лет.
- Бетонирование. Бетон класса B20–B25, укладка с вибрированием, желательно за один заход по всему контуру. Холодный шов посередине пролёта — потенциальная трещина.
- Уход и выдержка. Первые дни бетон укрывают и увлажняют. Проектную прочность он набирает за 28 суток, нагружать раньше можно только частично.
- Уборка подсыпки. Под высоким ростверком временную опору убирают — иначе зазора, ради которого всё делалось, не будет.
Шаг 7 пропускают чаще, чем кажется. Бывает, что песчаную подсыпку под ростверком просто оставляют. Формально ростверк высокий, фактически — низкий, со всеми последствиями.
Когда ростверк обязателен, а когда без него можно
Обязателен, если:
- стены кирпичные, блочные или из газобетона — им нужна непрерывная жёсткая опора;
- свай много и шаг между ними больше 1,5 м;
- грунт пучинистый или неоднородный по пятну застройки;
- дом двухэтажный или с тяжёлым перекрытием.
Можно обойтись, если:
- дом лёгкий каркасный или из бруса, и роль ростверка выполняет нижняя обвязка из бруса либо стальная балка по оголовкам;
- объект небольшой и второстепенный — терраса, хозблок, лёгкая беседка;
- сваи винтовые с оголовками, и конструкция изначально считалась под такую схему.
Формулировка «поставим дом прямо на сваи» имеет смысл только в первом случае, и то с оговоркой: обвязка из бруса — это тоже ростверк, просто деревянный, и её сечение считают, а не берут «какой был».
Ростверк и морозное пучение — почему важна высота
Пучинистая глина, насыщенная водой, при промерзании увеличивается в объёме примерно на 9%. При глубине промерзания 1,2–1,4 м, характерной для Ленобласти, подъём грунта может достигать нескольких сантиметров.
Если ростверк лежит на таком грунте, зимой он получает нагрузку снизу. Сваи, опирающиеся на плотный слой ниже промерзания, стоят на месте. Ростверк оказывается зажат между двумя силами, и в нём появляются трещины — обычно в пролётах между сваями, снизу.
Зазор в 150–400 мм эту задачу закрывает: грунту есть куда подняться. Для страховки зазор часто заполняют непучинистым материалом — песком или ЭППС, который сминается, — но не бетоном и не грунтом обратной засыпки.
Второй узел, о котором забывают, — забирка. Это декоративная стенка, закрывающая зазор от глаз и от снега. Её крепят к ростверку, а не опирают на грунт. Забирка, поставленная на землю, зимой поднимается вместе с грунтом и отрывает то, к чему прикреплена.
Про армирование и роль стали в бетоне есть отдельная статья — для ростверка это особенно важно, потому что он работает на изгиб, а не на сжатие.
Частые вопросы
Можно ли поставить дом прямо на сваи без ростверка? Каркасный или брусовой — да, если роль ростверка берёт на себя рассчитанная нижняя обвязка. Кирпичный, блочный или газобетонный — нет: кладка не работает как балка и треснет между опорами.
Что такое оголовок сваи? Это верхняя площадка сваи, к которой крепится ростверк или обвязка. У винтовых свай — приваренная стальная пластина, у буронабивных — верхняя часть бетонного тела с арматурными выпусками.
Какой зазор оставлять под высоким ростверком? Обычно 150–400 мм, конкретное значение берут по расчёту пучения для вашего грунта. Меньше 100 мм смысла не имеет: снег, мусор и осевший грунт быстро закроют зазор.
Можно ли сделать ростверк позже, чем сваи? Да, это нормальный порядок работ. Важно только не оставлять сваи без ростверка на зиму: одиночные сваи без связи между собой пучение выдавливает на разную высоту.
Ростверк — тот элемент, где ошибка в высоте или армировании вылезает не сразу, а на третью-четвёртую зиму, когда исправлять уже дорого. Мы считаем его под конкретный грунт и конкретный вес дома, с геодезическим контролем отметок на объекте. Посмотрите свайно-ростверковый фундамент под ключ — там состав работ и что входит в смету.
